ROS1教程 3:ROS1的编译系统和ROS1的文件系统


ROS1编译系统

ROS1教程 3:ROS1的编译系统和ROS1的文件系统

其实,我们上一节在测试的ROS1开发环境的时候,就已经涉及到了ROS1的编译系统和文件系统。但是我们始终没有正是介绍他们,所以在下一章我们正是开始编写ROS1代码前,我们先介绍ROS1的编译系统和ROS1的文件系统。

1. ROS1编译系统:Catkin

我们前面在ROS1的介绍中说过,ROS1Willow Garage这家公司创造的,而catkin这个词的本意是柔荑,即柳树的花的名字。所以其实,catkin就是回应了Willow Garage公司

Catkin, 柔荑

1.1 什么是编译系统?

编译系统负责编译源代码,生成最终的目标。目标可以是可执行程序(自动生成的)脚本(自动导出的)接口(例如 C++ 头文件)或任何其他非静态代码的形式。

在软件开发中广泛使用的流行编译系统包括:

此外,还有Google的Bazel、微软的Visual Build等等。

几乎所有集成开发环境,例如Qt CreatorMicrosoft Visual StudioEclipse,都为它们支持的相应语言创造了自己的编译系统,例如QMakeVisual Build。这些 IDE 中的编译系统通常都是给其他的编译系统进行了包装,例如:AutotoolsCMake。即QMakeVisual Build都是AutotoolsCmake的前端。

要构建目标,编译系统需要一套工具,即工具链,包括:C++编译器、链接器等等。而除了这些工具以外,编译系统还需要这些工具的其他信息,例如工具的位置、源代码的位置、代码依赖项、外部依赖项、这些依赖项位于何处、要编译哪些目标、生成的编译目标的位置等信息,以及它们应该安装的位置……

这些信息通常保存在一个文件之后,而后在调用编译系统编译的时候,编译系统会读取的文件中的内容,而后按照文件中的规矩进行编译。这个文件称为配置文件。例如CMake中,它的配置文件通常命名为CMakeLists.txt,而GNU Make,它的配置文件通常命名为Makefile。而在IDE中,则通常把配置文件中的信息存储为工作区/项目的元信息,例如Visual C++项目文件的一部分。

类似的,ROS1使用自定义构建系统catkin,它是基于CMake的构建系统,以管理包之间的依赖关系。

1.2 为什么 ROS1 有自定义编译系统?

对于单个软件项目的开发,AutotoolsCMake等现有编译系统往往就够用了。然而,这些工具虽然可以胜任大型、复杂、高度异构(包含多种语言写成的代码)的项目的编译,但是往往可能需要复杂的配置,因为特定目标可能具有大量的依赖项。

例如项目可能需要分别编译C/C++代码和rust代码,然后运行的时候又需要先运行Python脚本启动客户端去链接Java代码写的服务器……

如此复杂的项目中具有大量特定的链接方式、自定义的构建规则和运行规则,但是AutotoolsCMake是面向通用项目的。因此需要在AutotoolsCMake的配置文件中需要进行大量的设置才能够编译复杂的项目,因此没有软件开发背景的人也往往难以实现。

ROS1恰巧正如上面所说,ROS1是一个非常大的松散联合包集合。不同的包之间可能是用不同的语言写成的,各自都有不同的依赖、开发工具工具和代码组织约定。因此,某些包中目标的编译过程可能与另一个的编译方式完全不同。例如A公司的机器人的机械臂的代码使用CMake去编译代码,而B公司的地盘的代码使用Autotools编译。

因此,为了屏蔽包与包之间的编译的差异,ROS1提供了一个更加高层的编译系统,即catkin编译系统。具体来说,catkinCMake进行了扩展,为其添加了很多的扩展配置,例如专门用于ROS1CMake函数等等。所以换句话说,catkin都旨在通过使用工具和约定来简化ROS1的编译过程,从而使得编译和运行ROS1代码变得更加容易。没有它,有效地共享ROS1的代码将更加困难。

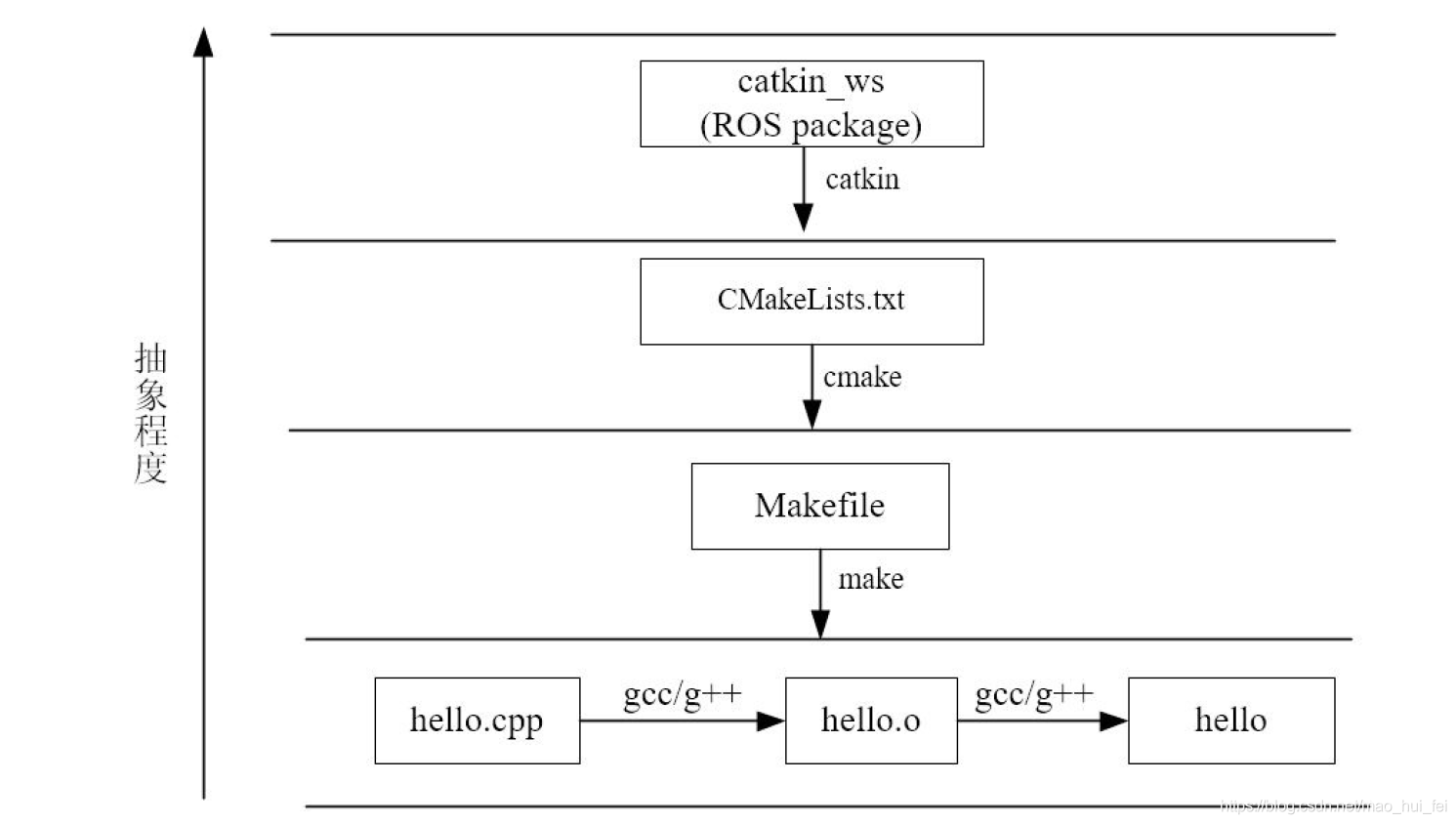

catkin编译系统的层次

1.3 rosbuild与catkin_make

事实上,ROS1最初的编译系统是rosbuild,后来才换成了catkin

因为在ROS1的早期版本中,rosbuild作为ROS1的编译系统运行良好。但随着ROS1代码库的快速增长以及多年的运用已经暴露出rosbuild设计时的一些缺点,因此catkin试图弥补这些缺点。

举一个例子,rosbuild的最大问题之一是它不能轻松的移植到所有操作系统,尤其是Windows。这是因为rosbuild混合使用Bash脚本、GNU MakeCMake来构建代码。在rosbuild中,当我们调用编译系统时,我们必须调用 rosbuild 提供的自定义脚本,例如rosmakerosmake是一个调用makeBash 脚本,它本身调用 CMakeCMake 生成另一个 makefile,最后再次调用make。属实是太不优雅了。而catkin更优雅,只需调用 CMake 即可完成编译。

Catkin 中自定义非常多的 CMake 宏以及一些Python代码实现的。由于CMakePython都是多平台通用的,因此catkin可以轻松移植到任何同时支持PythonCMake的系统。事实上,catkin 项目以与其他 CMake 项目无缝使用——构建 catkin 项目时,它们还会生成导出信息,允许在别的CMake项目中使用CMake的函数 find_package()函数找到它们。

除了复杂的编译流程外,还有:次优的设计决策、黑客攻击和不必要的复杂性等等问题,因此这些问题促使ROS1替换掉rosbuild

1.4 Catkin编译系统和文件系统的配合

一个复杂的项目需要很好的文件结构规划,而ROS1catkin编译系统能够很好的和ROS1的文件系统配合。

2. ROS1的文件系统

所谓文件系统,指的是文件在硬盘上的存储方式。因此ROS1的文件系统指的就是硬盘上ROS1源代码的组织形式,其结构大致可以如下图所示:

ROS1的文件系统

2.1 概述

ROS1文件系统中各个文件的作用的解释如下:

WorkSpace --- 自定义的工作空间

    |--- build:编译空间,用于存放CMake和catkin的缓存信息、配置信息和其他中间文件。

    |--- devel:开发空间,用于存放编译后生成的目标文件,包括头文件、动态&静态链接库、可执行文件等。

    |--- src: 源码

        |-- package:功能包(ROS1基本单元)包含多个节点、库与配置文件,包名所有字母小写,只能由字母、数字与下划线组成

            |-- CMakeLists.txt 配置编译规则,比如源文件、依赖项、目标文件

            |-- package.xml 包信息,比如:包名、版本、作者、依赖项...(以前版本是 manifest.xml)

            |-- scripts 存储python文件

            |-- src 存储C++源文件

            |-- include 头文件

            |-- msg 消息通信格式文件

            |-- srv 服务通信格式文件

            |-- action 动作格式文件

            |-- launch 可一次性运行多个节点

            |-- config 配置信息

        |-- CMakeLists.txt: 编译的基本配置

ROS1 文件系统中各个目录下的内容后面教程会逐一进行介绍,目前我们主要介绍:package.xmlCMakeLists.txt这两个配置文件。

2.2 Package.xml

package.xmlcatkin编译系统的一部分,该文件定义了一个catkin软件包的属性,例如软件包名称版本号作者维护者以及对其他catkin软件包的依赖性。请注意,该概念类似于旧版 rosbuild 构建系统中使用的manifest.xml文件。

对一个标准的package.xml的注释如下

<?xml version="1.0"?>
<!-- 格式: 以前是 1,推荐使用格式 2 -->
<package format="2">
  <!-- 包名 -->
  <name>example</name>
  <!-- 版本 -->
  <version>0.0.1</version>
  <!-- 描述信息 -->
  <description>Example of package.xml</description>

  <!-- One maintainer tag required, multiple allowed, one person per tag -->
  <!-- Example:  -->
  <!-- <maintainer email="jane.doe@example.com">Jane Doe</maintainer> -->
  <!-- 维护人员 -->
  <maintainer email="jack3shihong@gmail.com">jackwang</maintainer>


  <!-- One license tag required, multiple allowed, one license per tag -->
  <!-- Commonly used license strings: -->
  <!--   BSD, MIT, Boost Software License, GPLv2, GPLv3, LGPLv2.1, LGPLv3 -->
  <!-- 许可证信息,ROS1核心组件默认 BSD -->
  <license>BSD</license>


  <!-- Url tags are optional, but multiple are allowed, one per tag -->
  <!-- Optional attribute type can be: website, bugtracker, or repository -->
  <!-- Example: -->
  <!-- <url type="website">http://wiki.ROS1.org/demo01_hello_vscode</url> -->


  <!-- Author tags are optional, multiple are allowed, one per tag -->
  <!-- Authors do not have to be maintainers, but could be -->
  <!-- Example: -->
  <!-- <author email="jane.doe@example.com">Jane Doe</author> -->


  <!-- The *depend tags are used to specify dependencies -->
  <!-- Dependencies can be catkin packages or system dependencies -->
  <!-- Examples: -->
  <!-- Use depend as a shortcut for packages that are both build and exec dependencies -->
  <!--   <depend>roscpp</depend> -->
  <!--   Note that this is equivalent to the following: -->
  <!--   <build_depend>roscpp</build_depend> -->
  <!--   <exec_depend>roscpp</exec_depend> -->
  <!-- Use build_depend for packages you need at compile time: -->
  <!--   <build_depend>message_generation</build_depend> -->
  <!-- Use build_export_depend for packages you need in order to build against this package: -->
  <!--   <build_export_depend>message_generation</build_export_depend> -->
  <!-- Use buildtool_depend for build tool packages: -->
  <!--   <buildtool_depend>catkin</buildtool_depend> -->
  <!-- Use exec_depend for packages you need at runtime: -->
  <!--   <exec_depend>message_runtime</exec_depend> -->
  <!-- Use test_depend for packages you need only for testing: -->
  <!--   <test_depend>gtest</test_depend> -->
  <!-- Use doc_depend for packages you need only for building documentation: -->
  <!--   <doc_depend>doxygen</doc_depend> -->
  <!-- 依赖的构建工具,这是必须的 -->
  <buildtool_depend>catkin</buildtool_depend>

  <!-- 指定构建此软件包所需的软件包 -->
  <build_depend>roscpp</build_depend>
  <build_depend>rospy</build_depend>
  <build_depend>std_msgs</build_depend>

  <!-- 指定根据这个包构建库所需要的包 -->
  <build_export_depend>roscpp</build_export_depend>
  <build_export_depend>rospy</build_export_depend>
  <build_export_depend>std_msgs</build_export_depend>

  <!-- 运行该程序包中的代码所需的程序包 -->
  <exec_depend>roscpp</exec_depend>
  <exec_depend>rospy</exec_depend>
  <exec_depend>std_msgs</exec_depend>


  <!-- The export tag contains other, unspecified, tags -->
  <export>
    <!-- Other tools can request additional information be placed here -->

  </export>
</package>

2.3 CMakeLists.txt

CMakeLists.txtCMake构建系统的输入,用于构建软件包。任何兼容CMake的软件包都包含一个或多个CMakeLists.txt文件,这些文件描述了如何构建代码以及将代码安装到何处。

我们前面说到,catkin是给CMake做了扩展,添加了ROS1专用的函数,因此ROS1文件系统中需要有一个CMakeLists.txt,而catkin编译的时候会调用CMake去读取CMakeLists.txt中的数据

下面是一个包中的CMakeLists.txt的内容:

make_minimum_required(VERSION 3.0.2) #所需 cmake 版本
project(example) #包名称,会被 ${PROJECT_NAME} 的方式调用

## Compile as C++11, supported in ROS1 Kinetic and newer
# add_compile_options(-std=c++11)

## Find catkin macros and libraries
## if COMPONENTS list like find_package(catkin REQUIRED COMPONENTS xyz)
## is used, also find other catkin packages
#设置构建所需要的软件包
find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
)

## System dependencies are found with CMake's conventions
#默认添加系统依赖
# find_package(Boost REQUIRED COMPONENTS system)


## Uncomment this if the package has a setup.py. This macro ensures
## modules and global scripts declared therein get installed
## See http://ROS1.org/doc/api/catkin/html/user_guide/setup_dot_py.html
# 启动 python 模块支持
# catkin_python_setup()

################################################
## Declare ROS1 messages, services and actions ##
## 声明 ROS1 消息、服务、动作... ##
################################################

## To declare and build messages, services or actions from within this
## package, follow these steps:
## * Let MSG_DEP_SET be the set of packages whose message types you use in
##   your messages/services/actions (e.g. std_msgs, actionlib_msgs, ...).
## * In the file package.xml:
##   * add a build_depend tag for "message_generation"
##   * add a build_depend and a exec_depend tag for each package in MSG_DEP_SET
##   * If MSG_DEP_SET isn't empty the following dependency has been pulled in
##     but can be declared for certainty nonetheless:
##     * add a exec_depend tag for "message_runtime"
## * In this file (CMakeLists.txt):
##   * add "message_generation" and every package in MSG_DEP_SET to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * add "message_runtime" and every package in MSG_DEP_SET to
##     catkin_package(CATKIN_DEPENDS ...)
##   * uncomment the add_*_files sections below as needed
##     and list every .msg/.srv/.action file to be processed
##   * uncomment the generate_messages entry below
##   * add every package in MSG_DEP_SET to generate_messages(DEPENDENCIES ...)

## Generate messages in the 'msg' folder
# add_message_files(
#   FILES
#   Message1.msg
#   Message2.msg
# )

## Generate services in the 'srv' folder
# add_service_files(
#   FILES
#   Service1.srv
#   Service2.srv
# )

## Generate actions in the 'action' folder
# add_action_files(
#   FILES
#   Action1.action
#   Action2.action
# )

## Generate added messages and services with any dependencies listed here
# 生成消息、服务时的依赖包
# generate_messages(
#   DEPENDENCIES
#   std_msgs
# )

################################################
## Declare ROS1 dynamic reconfigure parameters ##
## 声明 ROS1 动态参数配置 ##
################################################

## To declare and build dynamic reconfigure parameters within this
## package, follow these steps:
## * In the file package.xml:
##   * add a build_depend and a exec_depend tag for "dynamic_reconfigure"
## * In this file (CMakeLists.txt):
##   * add "dynamic_reconfigure" to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * uncomment the "generate_dynamic_reconfigure_options" section below
##     and list every .cfg file to be processed

## Generate dynamic reconfigure parameters in the 'cfg' folder
# generate_dynamic_reconfigure_options(
#   cfg/DynReconf1.cfg
#   cfg/DynReconf2.cfg
# )

###################################
## catkin specific configuration ##
## catkin 特定配置##
###################################
## The catkin_package macro generates cmake config files for your package
## Declare things to be passed to dependent projects
## INCLUDE_DIRS: uncomment this if your package contains header files
## LIBRARIES: libraries you create in this project that dependent projects also need
## CATKIN_DEPENDS: catkin_packages dependent projects also need
## DEPENDS: system dependencies of this project that dependent projects also need
# 运行时依赖
catkin_package(
#  INCLUDE_DIRS include
#  LIBRARIES demo01_hello_vscode
#  CATKIN_DEPENDS roscpp rospy std_msgs
#  DEPENDS system_lib
)

###########
## Build ##
###########

## Specify additional locations of header files
## Your package locations should be listed before other locations
# 添加头文件路径,当前程序包的头文件路径位于其他文件路径之前
include_directories(
# include
  ${catkin_INCLUDE_DIRS}
)

## Declare a C++ library
# 声明 C++ 库
# add_library(${PROJECT_NAME}
#   src/${PROJECT_NAME}/demo01_hello_vscode.cpp
# )

## Add cmake target dependencies of the library
## as an example, code may need to be generated before libraries
## either from message generation or dynamic reconfigure
# 添加库的 cmake 目标依赖
# add_dependencies(${PROJECT_NAME} ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Declare a C++ executable
## With catkin_make all packages are built within a single CMake context
## The recommended prefix ensures that target names across packages don't collide
# 声明 C++ 可执行文件
add_executable(Test src/test.cpp)

## Rename C++ executable without prefix
## The above recommended prefix causes long target names, the following renames the
## target back to the shorter version for ease of user use
## e.g. "rosrun someones_pkg node" instead of "rosrun someones_pkg someones_pkg_node"
#重命名c++可执行文件
# set_target_properties(${PROJECT_NAME}_node PROPERTIES OUTPUT_NAME node PREFIX "")

## Add cmake target dependencies of the executable
## same as for the library above
#添加可执行文件的 cmake 目标依赖
add_dependencies(Test ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Specify libraries to link a library or executable target against
#指定库、可执行文件的链接库
target_link_libraries(Test
  ${catkin_LIBRARIES}
)

#############
## Install ##
## 安装 ##
#############

# all install targets should use catkin DESTINATION variables
# See http://ROS1.org/doc/api/catkin/html/adv_user_guide/variables.html

## Mark executable scripts (Python etc.) for installation
## in contrast to setup.py, you can choose the destination
#设置用于安装的可执行脚本
catkin_install_python(PROGRAMS
  scripts/test.py
  DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)

## Mark executables for installation
## See http://docs.ROS1.org/melodic/api/catkin/html/howto/format1/building_executables.html
# install(TARGETS ${PROJECT_NAME}_node
#   RUNTIME DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
# )

## Mark libraries for installation
## See http://docs.ROS1.org/melodic/api/catkin/html/howto/format1/building_libraries.html
# install(TARGETS ${PROJECT_NAME}
#   ARCHIVE DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   LIBRARY DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   RUNTIME DESTINATION ${CATKIN_GLOBAL_BIN_DESTINATION}
# )

## Mark cpp header files for installation
# install(DIRECTORY include/${PROJECT_NAME}/
#   DESTINATION ${CATKIN_PACKAGE_INCLUDE_DESTINATION}
#   FILES_MATCHING PATTERN "*.h"
#   PATTERN ".svn" EXCLUDE
# )

## Mark other files for installation (e.g. launch and bag files, etc.)
# install(FILES
#   # myfile1
#   # myfile2
#   DESTINATION ${CATKIN_PACKAGE_SHARE_DESTINATION}
# )

#############
## Testing ##
#############

## Add gtest based cpp test target and link libraries
# catkin_add_gtest(${PROJECT_NAME}-test test/test_demo01_hello_vscode.cpp)
# if(TARGET ${PROJECT_NAME}-test)
#   target_link_libraries(${PROJECT_NAME}-test ${PROJECT_NAME})
# endif()

## Add folders to be run by python nosetests
# catkin_add_nosetests(test)

2.4 ROS1文件系统常用命令

上面介绍了ROS1文件系统,下面介绍ROS1文件系统中常用的命令。事实上,ROS1其实是有一整套命令的,每个命令下其实都是有很多选项的,所有其实是有非常非常多的功能的,我们这里只是针对常用的功能来介绍某个命令中的某个选项。

image-20221227104855150

A. 新增包

包可以自己创建然后自己写

catkin_create_pkg 自定义包名 依赖包

这样的话,包就会创建在当前所在的工作目录(Current Working Directory)

此外,也可以从APT中下载,因为我们前面添加过软件源了

sudo apt install ROS1-版本号-包名

Tab补全就会显示当前版本可以安装的软件包,例如:

APT直接安装ROS1包

而通过APT安装的软件包,最后都会被安装到环境变量ROS_PACKAGE_PATH所表示的路径中。这个路径如果没有修改的话,默认是/opt/ROS1/noetic/share

echo $ROS_PACKAGE_PATH

image-20221225122503637

B. 删除包

对于使用catkin_create_pkg创建的包,直接删除就好了,即:

cd 工作目录
rm -r src/要删除的包名

而对于APT安装的包,使用APT即可删除

sudo apt purge ROS1-版本号-包名

C. 查询包

rospack list

rospack list可以列出所有功能包

rospack list

rospack列出所有的包

rospack find

rospack find可以查找某个功能包是否存在,如果存在返回安装路径

rospack find 功能包名

当然rospack命令下还有很多选项,后面用到了我们再慢慢介绍

例如:

rospack find tf2

rospack find

roscd

roscd可以进入某个功能包

roscd 功能包名

例如:

pwd
roscd rospy
pwd

roscd rospy

rosls

rosl用于列出某个包下的文件

rosls 包名

例如:

rosls roscpp

rosls roscpp

我们前面说到,可以用APT直接从网上下载ROS1功能包,所以我们可以用apt search去搜索功能包

apt search ROS1-版本号-包名

例如:

sudo apt search ROS1-noetic-ROS1-py

apt search

D. 修改包

rosed可以直接修改包中的文件

rosed 功能包名 要修改的文件名

需要注意的是,rosed会调用EDITOR环境变量中表明的编辑器来打开文件

例如:

rosed rospy rospy.cmake

rosed

E. 运行

roscore

roscoreROS1 的系统先决条件节点和程序的集合, 必须运行 roscore 才能使 ROS1 节点进行通信。

roscore 将启动:

  • ROS1 master
  • ROS1参数服务器
  • rosout 日志节点

用法:

roscore

或(指定端口号)

roscore -p xxxx
rosrun

rosrun可以运行指定的ROS1节点

rosrun 功能包名 可执行文件名

例如:

rosrun turtlesim turtlesim_node

rosrun

roslaunch

roslaunch用于直接执行某个包下的launch文件

roslaunch 功能包名 launch文件名

文章作者: Jack Wang
版权声明: 本博客所有文章除特別声明外,均采用 CC BY 4.0 许可协议。转载请注明来源 Jack Wang !
  目录
